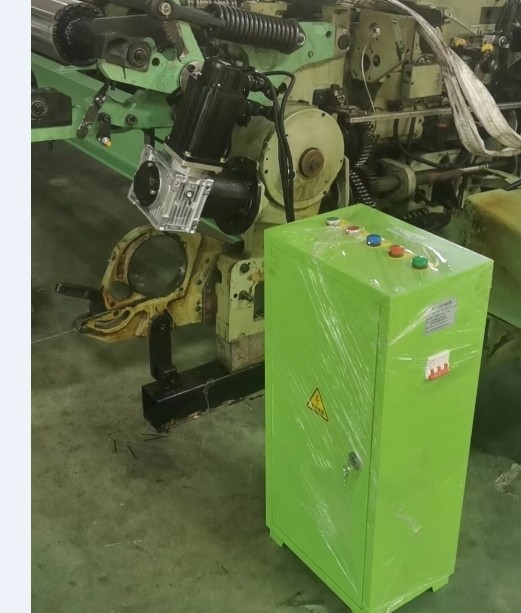

Instructies voor het wijzigen van de shuttle loom met elektronische warp delivery

Veel weefmachines, met name oude weefgetouwen, maken gebruik van mechanische warpvoeding, die vele gebreken heeft, zoals onstabiele warpvoeding tijdens de werking;Intermitterende warp-aflevering is gevoelig voor dwars en losse weft rijmermerkenVoor de verbetering van deze, latere weefgetouwfabrikanten meestal gebruikt elektronische warp levering, en de productie van elektrische weefgetouwen.die goede resultaten hebben gehadHet elektronische afleveringssysteem van dit modificerende type heeft bewezen een zeer goed verbeteringseffect te hebben door langdurig gebruik en jarenlange ervaring van vele fabrikanten.De specifieke verklaring luidt als volgt::

Ten eerste de structurele samenstelling.

1Motor, servo-eenheid, servo-aandrijving.

2Elektrische stroomvoorziening en regeleenheid: speciale elektrische regeleenheid voor programmabeheer.

3 reducer, aansluitas, aansluitingshulp, installatieflens, splineverbinding, synchrone wielverbindingsaandrijving en andere toebehoren (afhankelijk van de werkelijke behoeften van de weefgetouw)

4Elektrische bedieningsdoos, aansluitkabels, stekker, sensoren, enz.

Ten tweede, de functionele beschrijving

1Handmatig strekken en loslaten.

2. Spanningsbeschermingsfunctie

Tijdens het weefproces kunnen codering en positionering automatisch de snelheid van het weefgetouw volgen en een stabiele warpspanning handhaven.

4Afzetten van de remfunctie.

Het vervangen van de weefas is handig en snel.

Ten derde is het werkingsbeginsel van het controlesysteem

1De traditionele mechanische warplevering wordt bereikt door middel van de overbrenging van verbindingen en kamsen.en stopte als de spanning laag isWanneer de weefmachine verschillende weefsels produceert, moeten de mechanische parameters van het warpvoedingsapparaat worden aangepast aan de verschillende spanningen van verschillende warpgarens.

2De nieuw gemodificeerde elektronische warplevering maakt gebruik van een onafhankelijke wisselstroom servomotor als energiebron en een spanningssensor om de spanning van de warpgarens te detecteren.Wanneer de spanning groter is dan de streefwaarde, berekent en regelt de besturingscircuitbord de servomotor om het warpgaren te leveren, waardoor de spanning wordt verminderd; wanneer de spanning lager is dan de streefwaarde,het besturingscircuitbord regelt de servomotor om de snelheid van de doorgang te verhogen en de spanning te verhogenOp deze manier kan de horizontale spanning van de warpgarens tijdens het weefproces worden gewaarborgd.Het besturingssysteem heeft tot doel de warpspanning te regelen., gebaseerd op de werkelijke warpspanning en de warpvoertransmissieverhouding en rechtstreeks geregeld door de warpvoerservomotor,om tijdens het weefproces een stabiele warpspanning en een gladde warpvoersnelheid te bereiken.

In dit systeem verzamelt de warpspanningssensor gegevens en stuurt deze naar de differentiële versterking verwerking om een hoge anti-interferentie prestaties van het signaal te garanderen;Uitvoeren van duizenden procesmonsters van spanningssignalen binnen één spindelcyclus en zorgen voor de nauwkeurigheid van spanningsverzamelingHet systeem verkrijgt de spindelhoek via een foto-elektrische encoder en bepaalt op basis van het bedieningssignaal van de weefgetouw of de machine moet worden gestart of gestopt..Tijdens het normale weefproces werkt het systeem in automatische modus met behulp van drie parameters: de uitgebreide warpspanning, de basisprocesparameters van de hoofdmachine en het hoofdbesturingssignaal.Na geavanceerde controleoperatie, geeft het besturingsimpulsen om de bedrijfssnelheid van de warpvoeding en wikkelmotoren te regelen.

Ontwikkeling van het weefgetouw voor projectielen

De projectiel weefgetouw is een weefgetouw die een projectielgreep of een projectiel gebruikt om de vlecht in de schuur te brengen.De snelheid van het insluiten van de vlecht is tot 1100 m/minDe P7200 Loom kan 1200 m/min bereiken. Het heeft een sterke aanpassingsvermogen aan de verscheidenheid aan stoffen, kan een verscheidenheid aan weefgarens en brede stoffen weven en heeft een laag geluidsniveau van de machine.Er zijn een reeks projectiel weefgetouwen., PS,Tw11,PU,P7100,P7200;P7150;P7300, met een werkbreedte van 220 cm~545 cm, die zijn onderverdeeld in monochroom en meerkleurig en kunnen worden gebruikt voor het weven van zuivere en gemengde stoffen zoals katoen,wol en chemische vezels. indien uitgerust met dobby en jacquard openingsmechanisme, kunnen kleine en grote patronen worden geweven. de vlechtspanning kan worden gecontroleerd om de gebreken veroorzaakt door strakke en losse vlecht te voorkomen,en de stofkwaliteit is uitstekend.In 1933 stelde de Duitser R. Rothman voor het eerst de projectielweft-invoeging voor.de Zwitserse Sulzer en Ruti-bedrijven zetten het voor het eerst in industriële productie..

Projectiellooms zijn uitgebreid naar verschillende industrieën zoals katoen en wol, zijde, handdoeken, ruwe materialen, bouw, mesh screen, geotextiel en industriële stoffen.
